软件无线电的RF与ADC部分设计

---

引言

本文继续细化前文"选择用于低成本软件无线电的FPGA"中的细节.

目前我找到了3种方案.

1. 直接采样方案.
2. 超外差方案. Superheterodyne Receiver
3. 正交超外差方案. Direct Conversion Receiver(DCR), Homodyne, Zero-IF

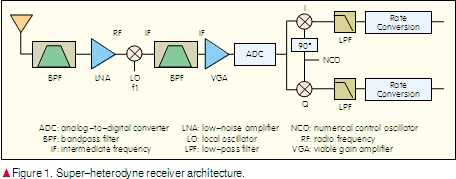

ZTE的一篇Design of Software-Defined Down-Conversion and Up-Conversion: An Overview

文中说超外差主要用于高频应用, 如LTE和802.11ac, 主要的问题是牛x的滤波器不好设计, 而提高IF有利于简化滤波器设计, 但IF提高后虽然镜像频率问题得到解决, 但会让相邻的信号出现在IF内, 那么就需要增加IF滤波器.

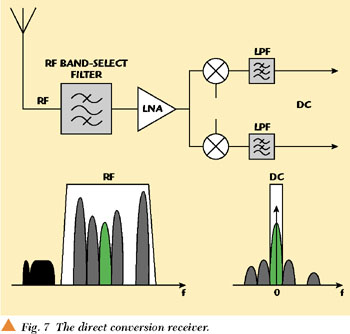

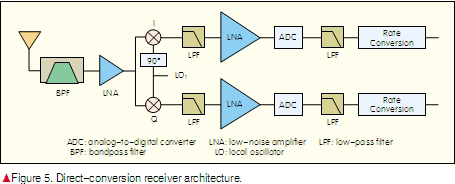

在DCR中, 滤波器得到了简化, 只需要LPF, 不需要高Q值滤波器是DCR的一大优势, 但是DCR也有一堆问题(直流偏移, even-order distortion, 载波泄漏, IQ不平衡)

On the Direct Conversion Receiver -- A Tutorial

文中介绍DCR是在单片radio的驱动下发展起来的.

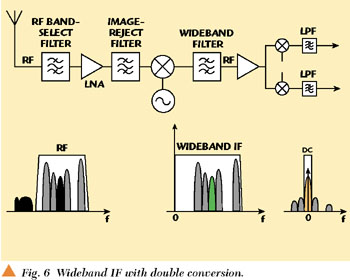

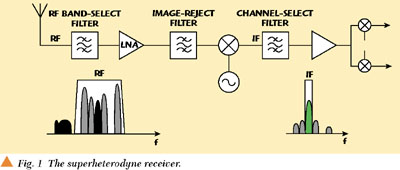

同样也从超外差开始, 一般第一个RF Band-Select滤波器是一个SAW器件, 在LNA后的Image-Reject也很重要, 一般是一个陶瓷谐振滤波器, 如去掉的话, 会由于镜像频率的增大而导致LNA的噪声增大. IF频率越高, 对这个image-Reject滤波器的要求越低. 在mix到IF后, 需要一个channel选择滤波器, 该滤波器也是一个SAW滤波器. 双IF可以为滤波器提供更宽的区间. 但设计起来比较麻烦.

所以这个架构不适合做成单片radio, 而且使用SAW之类的器件需要阻抗匹配等麻烦问题, 因此接收机的外围器件很多. 而对于宽带接收机, 由于使用了不可调的多个器件, 因此很难提高接收的带宽, 且受限于器件.

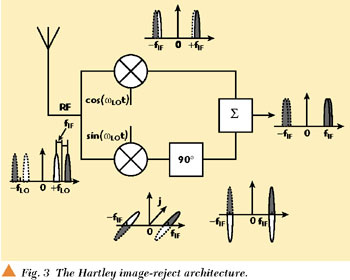

Hartley巧妙的利用三角恒等式解决了image的问题, image被抵消了.

两个Hartley组成Weaver Image-Reject Receiver. 但这两种都要求IQ通道的一致性.

这个方案是为了去除DCR的直流产生的各种影响, 同时保留了DCR不需要高Q滤波器的优点, 但这时就需要一个高速高分辨率的ADC.

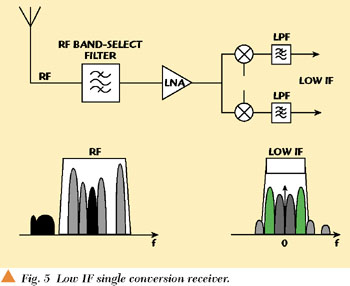

类似于超外差, 最后是类似DCR转到zero-IF上.

零中频方案很适合多频带, 多标准的工作, 但有些问题, 导致这种方案一直不如超外差方案. 如由LO自己和自己的信号混频导致的DC输出. 在某些应用中, 这个DC不能用电容隔开, 因为信息会留在低频中, 因此一般采用的是DSP中的DC消除.

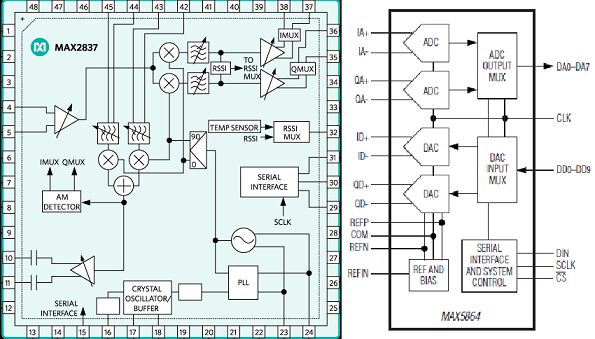

图为HackRF的MAX一对芯片的框图, 可以看出max2837实现了DCR的下变频, 而MAX5864实现了ADC采集.

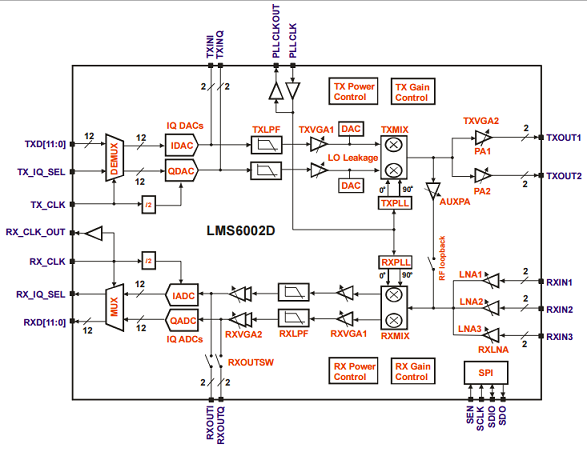

大家经常使用LM6002D的框图, 最下面从右至左也是DCR的结构.

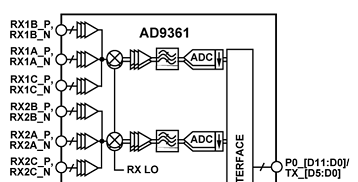

Ettus公司B2x0系列的RF前端AD9361的采集部分框图, 也是DCR架构.

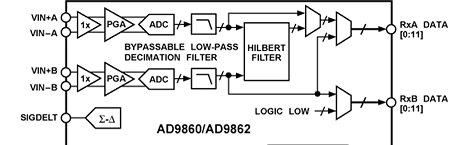

Ettus公司其他系列都使用的类似AD9862这样的ADC, 通过接不同的子板来实现不同的频段, 当然也可以直接采样, 如BasicRX和LFRX板.

ADC

型号	Res	SR	SNR	SFDR	PC(Typ)	AIB	vcc	Price	Pkg	Comment
LTC2141-12	12	40	70.8	89	65	750	1.8	11.5	QFN64
AD9231-40	12	40	71.5	90	121.5	700	1.8	12	LFCSP64	rs146
ADS4222	12	65	61.5		150.8	200	1.8	7.50	LFCSP64	ele131
MAX19515	10	65	60.1	77	85	850	1.8	7.92	TQFN48	mo99
AD9204-65	10	65	61.5		150.8	200	1.8	7.50	LFCSP64	ele131 淘宝68.3

AD9238-40 | 12 | 40 | 71.5| 90 | 121.5 | 700 | 3.0 | 12.14 | LQFP64 | 淘宝有35 rs127 LTC2292 | 12 | 40 | 70.8| 89 | 65 | 750 | 3.0 | 11.88 | QFN64 | ADC12DL040 | 12 | 40 | 69 | 85 | 210 | 250 | 3.0 | 10 | TQFP | ADS5237 | 10 | 65 | 61.5| | 150.8 | 200 | 3.3 | 9.49 | TQFP | ele132 LTC2288 | 10 | 65 | 70.8| 89 | 65 | 750 | 3.0 | 7.50 | QFN64 | AD9216-65 | 10 | 65 | 61.5| | 150.8 | 200 | 3.0 | 7.59 | LFCSP64 | rs85.9

Power

AD9238	FX2	XC6SLX9	UDA1334
AVDD 2.7~3.6 200m	VCC 3.0~3.6 85m	VCCINT 1.2 1.2A	VDDA 1.8~3.6 3ma
DRVDD 2.3~3.6 10m@2.5		VCCAUX 2.5,3.3 40m	VDDD 1.8~3.6 2ma
		VCCO 1.1~3.45 30m
其中FPGA的VCCAUX

1. 如接2.5V可以减少功耗40%.
2. 如果在配置时, VCCO_2为1.8V, 则VCCAUX必须为2.5V
3. 如果VCCO_2为2.5V或3.3V,则VCCAUX可以为2.5V或3.3V
4. -1L在使用一些IO Standard时必须为2.5V.
5. 在3.3V时, 下拉电阻要小一点儿, 差分端接电阻需要为100ohm

TPS542 TPS543 TPS562

LMR10515 LMR10520 TLV62090 TLV62065 LM2831 TPS62060 LM2832 TPS62065 TPS62067 TLV62130 TPS62140 TPS62085 TPS62090 TPS62130

项目名称	时钟
[PA3FWM][L1]	Crystal
[bladeRF][L3]	DAC Controlled VCXO to Clk buffer SI5338
Ettus USRP1	TCXO AD9513
Ettus USRP2	TCXO AD9510 & exclk DS90CP22 AD9510
[Ettus B100][L4]	TCXO AD9522
Ettus B2x0	TCXO ADF4001
Ettus N2x0	TCXO SY89545L AD9510
HackRF One	SI5351
[HPSDR][L5]&Hermes	VCXO SN65LVDM180D + 10M TCXO for FPGA
[Myriad-RF][L6]	VCTCXO CDCV304PW
OsmoSDR	SI570 SN65LVDS2
UmTRX	VCTCXO SI5330

1. 时域
   • Period Jitter: 在定义的所有周期中, 最大的jitter减去平均的jitter.
   • Period Jitter Peak-to-Peak: 在n个中, 最大的时钟周期减去最小的时钟周期.
   • Cycle-to-Cycle Jitter: 在n个相邻的两个周期之间最大的差.
   • Cycle-to-Cycle Jitter peak-to-peak: 在n个相邻的两个周期的差的最大值和最小值的差.
   • Time Interval Error(TIE):
2. 频域
   • Phase Jitter: 这个是将Phase Noise在离载波一定范围内积分.
   • Phase Noise: 信号功率比噪声功率, 并归一化到载波偏移一定量时, 1Hz带宽.

Basics of Clock Jitter Understanding SYSCLK Jitter 抖动计算器

LX9 Micro | LX9 | 400mA Anvyl | LX45 | 2A+ Nexys3 | LX16 | 3A(.2A~1.9A) 200mA IO SP601 | LX16 | 8A

http://www.xilinx.com/support/documentation/sw_manuals/xilinx14_7/isehelp_start.htm#pim_c_introduction_indirect_programming.htm

DCR

典型的应用可以参考LTM9004 CMX994
