引言
前几天看FM立体声解调算法实在是看得头疼, 于是决定看点儿别的散散心. 那么我就先研究一下后边的硬件项目吧, 项目的目标是一个软件无线电的开发板, FPGA将高速ADC中的数据处理通过高速数据接口输出至PC. 那么选择FPGA就有以下地方需要考虑:
- 可板载高速ADC(>50Msps)
- 可与PC通过某种高速连接传输数据.
- 板上具有尽可能丰富的DSP资源.
- 低成本.
- 设计起来容易.
已有开源项目比较
目前此类项目还是挺多的, 因此先总结一下.
| 项目名称 | 主控 | 采集 | 接口 | 带宽 | 备注 |
|---|---|---|---|---|---|
| PA3FWM | XC3S500E | LTC22165 | DP83865 | 25M | 偶像,另外这个2208很流行 |
| bladeRF | EP4CE40/115 | LMS6002D | Cypress FX3 | 28M 12bit | 集成芯片 |
| Ettus USRP1 | EP1C12 | AD9862 | Cy7c68013 FX2 | 16M 8bit | 集成芯片 |
| Ettus USRP2 | XC3SXX00 | LTC2284 | DP83865 | 50M 8bit | 双AD,AD9777 DAC |
| Ettus B100 | XC3S1400 | AD9862 | Cy7c68013 FX2 | 16M 8bit | 集成芯片 |
| Ettus B2x0 | XC6SLX75/150 | AD9361 | CYUSB3014 FX3 | 61.44M | 强悍的集成AD9361 |
| Ettus N2x0 | XC3SD3400/1800 | ADS62P44 | ET1011C2 | 50M 8bit | PHY芯片很奇怪 |
| HackRF One | LPC4320 | MAX5864+MAX2837 | Integrated /w LPC4320 | 20M 8bit | 复杂的RF设计 |
| HPSDR&Hermes | EP3C40 | LTC2208 | KSZ9021RL & CY7C68013A | 强悍的设计6 | |
| Myriad-RF | iMX6+XC6SLX45 | LMS6002 | 通过主板连接 | 基于novena这个开发板 | |
| OsmoSDR | ATSAM3U+LFXP2 | e4000+AD7357 | Integrated /w SAM3 | 1.2M | 很有趣的设计 |
| UmTRX | XC6SLX75 | LMS6002D | ET1011C2 | 14M | 使用Ettus的UHD, 因此PHY一样 |
不多的几款产品是PCI-E接口, 但不开源.Bitshark™ Express RX 和 Noctar.
一篇不错的评测SDR Showdown: HackRF vs. bladeRF vs. USRP
可以看出大多数项目都是使用USB来作为接口, 而用网络的大多数都是使用Ettus公司开源的UHD接口, 那么大多数人的选择还是认为网络或多或少有些问题.
使用的FPGA方案一律都是选大容量的, 尤其是Ettus公司.
高速PC数据接口
其实高速的数据接口最佳的应该是PCI-E, 很多FPGA都内置PCI-E接口, 但PCI-E这东西不怎么好玩, 不说别的, 万一把主板给烧了不就好玩了吗. 所以~还是网络或者USB吧.
根据wiki, USB 2.0可以达到35MBps, 而采用2.0的开源项目都可以采集到16M宽的频谱, 最大20M, 而3.0就不用说了Ettus的B200可以达到60M. 但本人目前没有USB 3.0的电脑, 而千兆网很普及, 我家路由和所有电脑一律都有千兆网. 千兆网应当可达到100M没有问题, 这些项目中Ettus公司的N2x0达到了50M, 我偶像达到25M.
其实对于大多数应用, 我个人觉得有10M就够用了. 当然如果可以到20M, FM广播就全覆盖了. USB的开发难度应当是不高的, Cypress公司肯定有各种应用的参考程序可供使用, 要使用其他公司的有USB的MCU也应当是很容易的. 上位机开发有PyUSB据说是开箱即用, 我想一定不难.
- PHYS Ethernet or FPGA 回答说Ethernet这玩意儿很难, 轻易不要碰.
- Retrieving samples from an FPGA using Ethernet 这篇问答提到其实要做点对点的连接很简单, 直接广播就可以了.
- Eli Billauer的博文(墙外)
- Designed to fail: Ethernet for FPGA-PC communication 这篇博文中作者说广播or简单的Ethernet方案是不靠谱的, "丢包是允许的, 如丢了要重发, 那FPGA里要做一个外部缓存来重发包吗?"
- An FPGA-based PCI Express peripheral for Windows: It’s easy 作者介绍了各种从FPGA与PC的传输方案, 作者说Cypress的EZ-USB虽然是简单易行的方案, 但片子安到板子上后就各种闹脾气, 说是有"个性". 而Ethernet他说从FPGA到PC, 这种方案很简单, MAC包很容易构建, 但有上文提到的问题. 最后推荐他利益相关的PCI-E方案.
- List of FPGA boards and IP cores with PCIe/USB and their vendors 介绍了一些USB的接口芯片, 以及有PCI-E和USB接口的开发板, 并提供了一个FPGA开发板大全列表FPGA Boards and Systems, 这列表点赞.
- What is a good microcontroller for Ethernet applications? 热情的网友写了很多带有Ethernet接口的MCU.
经过搜索, 支持千兆的MCU(或MP)只有那些可以跑android系统的, 和专用来做路由器芯片. 跑android系统芯片都太复杂, 我搞定它就不用干别的了. 而路由器芯片资料少, 大多数都需要NDA. 因此找一个支持千兆的简单MCU是不可行的.
OK, 总结一下:
- Ethernet方案:
- MCU集成MAC+PHY : 只能到100M, 只发不收难度应不高, 都有例程.
- FPGA + Gigabit PHY : 只能做到点对点传输. 这可以说是利用这个接口实现了想要的功能. 网口当USB用了.
- USB方案: Cypress FX搞定, 3.0和2.0 HS都有支持. 经查libusb还有个fxload可以支持给FX下载FW.
顺便提一下FX3, 它采用一个200MHz的ARM926EJ-S, 可见其中肯定有限制必须要这个级别的MCU才可以搞定. 因此Gigabit Ethernet只出现在高端处理器上也就不奇怪了.
刚写这篇的时候我考虑的是尽量高的传输数据, 所以想选择FX3, 但外出散步思考了一下后, 我觉得带宽这件事情需要仔细的考虑. 高带宽有什么样的好处呢? 首先"视野"开阔了, 能同时看到更多的信号传输, 其次某些应用本身的信号带宽就很宽, 如wifi, 那么想要收到这样的信号, 宽带的接收是必须的. 但高带宽也带来一些问题, 第一提高了整个设计的成本, 需要高速的ADC, 高速的数据连接, 高速的处理系统.
其实我用这个东东也就是玩玩, 那些高带宽的应用我肯定是不需要的, 而我感兴趣的应用大多数应都不会大于1M的带宽. 另外我想与其将带宽做到最大, 不如将可接收的范围扩大, 比如很火爆的hackRF one, 它可以工作的带宽达到30M-6G, 虽然只有20M的带宽, 但依然挡不住它的火爆.
因此我决定采用古老的USB2.0 HS.
ADC接口
大多数的开源项目 找到三篇讲述ADC接口的文章. Interfacing FPGAs to an ADC Converter’s Digital Data Output, Interface from TI, Interfacing LTC ADCs to Altera FPGAs 总的来说, 有以下接口可供选择.
| 接口 | 优点 | 缺点 |
|---|---|---|
| 并行CMOS | 简单, 比LVDS耗电少. | 需要IO数多. EMI辐射比LVDS大. 速度限于250M |
| 并行LVDS | 高速, 并可抑制共模噪声, 两边可独立供电, EMI低 | 在不用DDR的情况下每个bit需要2根线, 耗电稍大 |
| 串行LVDS | IO少. | 最大至125Msps, 比并联CMOS耗电大 |
| JESD204 | 超级简单的连接(SerDes), 封装变小, 成本降低 | 我这菜鸟能搞定这么高速的连接吗? |
关于这个JESD204, 可以参考TI的介绍JESD204
于是天真的我以为可以找到类似20pin, 串行接口的12bit 50Msps+ ADC, 结果digikey搜索结果是, 小于30pin的全部是并行接口, 唯一一个是LVDS并行的TI ADC08100, 结果是digikey标注错误, 还是并行接口. 真正串行的LVDS和JESD204接口, 都是用于单片多通道的ADC, 2通道都比较少见, 大多数是4+通道, 这些芯片要是用并行CMOS, 只是数据口就有40+, 因此用这些串行接口优势明显.
那么我就老老实实用并行CMOS吧, 找一个IO口电平独立的ADC就好.
FPGA的选择

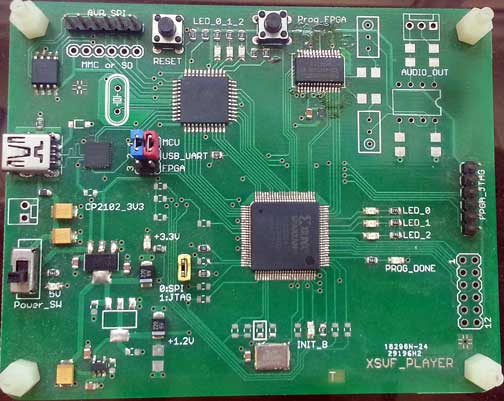

从前文可以看出, PC接口与ADC接口对FPGA没有什么要求, 那么就只需要考虑DSP能力和设计复杂度了. 之前曾经画过一个基于Spartan-3A的板子, 上面还有个mega32, 做好以后也没怎么玩, 就扔在那里了, jtag的下载线也买了, 那么这次最佳选择就是Xilinx公司的产品. wp396中有Spartan-6与Cyclone IV之间的对比.

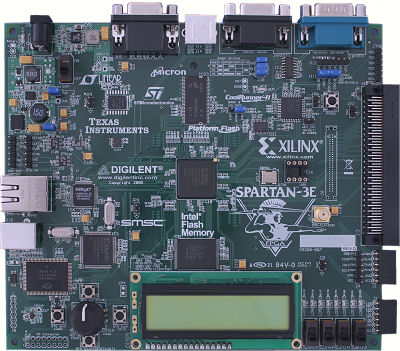

3E系列是比较古老的了, 我记得我最开始学这东西的时候, 有个著名的开发板, Spartan 3E Starter Board, 曾经还想搞一块.
根据Spartan-3 UserGuide, 3E和3是属于第一代产品, 3A, 3AN, 3A DSP是扩展(Extended)版本, 90nm工艺, Extended版本在下载Bitstream方式, 供电等方面有更新, 其中3A DSP采用DSP48A作为DSP加速模块, 而其他用的是18x18乘法器. Spartan3之间架构是基本一致的.
Spartan-6 为45nm工艺, 集成了内存控制器, 支持DDR3, CLB得到了加强, LUT由4输入升级为6输入(根据THE SPARTANS, LUT用量大概会减少10%), 时钟控制部分也复杂了很多, 据说可以产生任意频率. DSP模块升级为DSP48A1. 关于3和6之间的差异还可以看看wp309.
Artix-7 为28nm工艺, 集成了一个1Msps的12bit ADC, DSP模块升级为DSP48E1(功能强悍很多). 去掉了内存控制器(参考Xilinx MIG的说明书, 普通DDR2需要7633个LUT和4588个FF, 这分别是XC7A15T的73%和22%), 全系列都有PCI-E, GTP. CLB部分去掉了6中最小的SLICEX, 所有的SLICE都具有carry输入与输出. 另外CLB采用了ASMBL架构的排列方式. wp405中有7系列CLB与6系列的对比.
另外一篇非常好的比较Spartan-6之前各个版本xilinx FPGA的PPT: Basic FPGA Architectures.

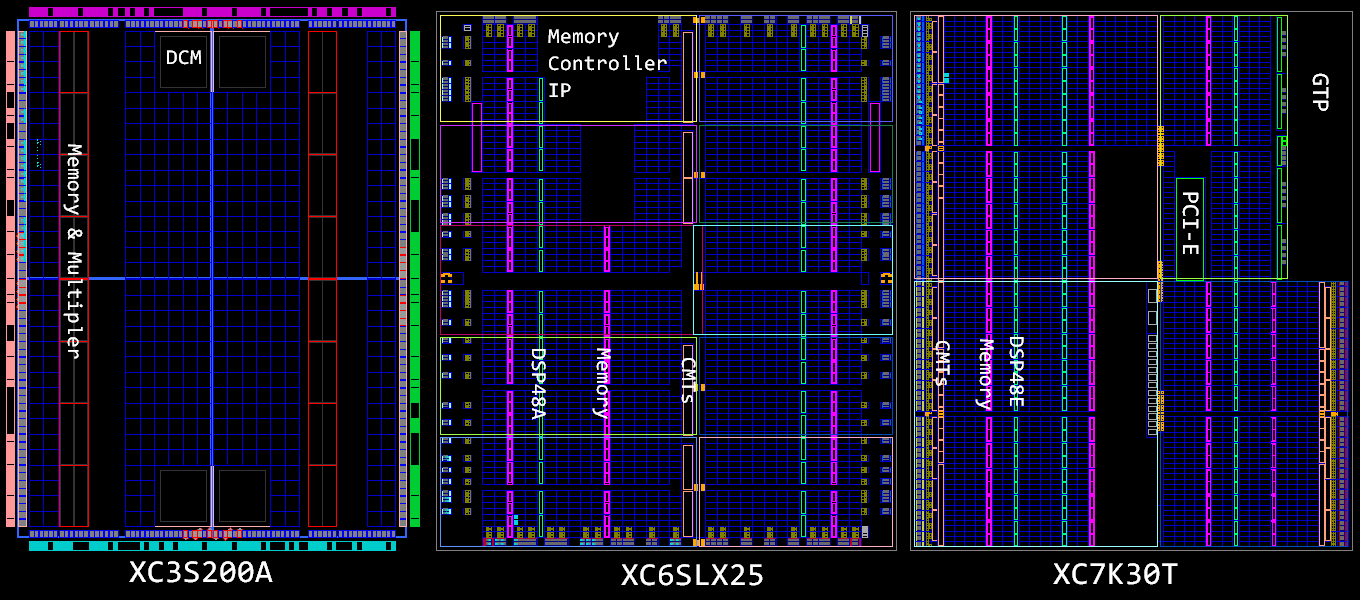

3,6,7之间的结构在PlanAhead软件中的对比:

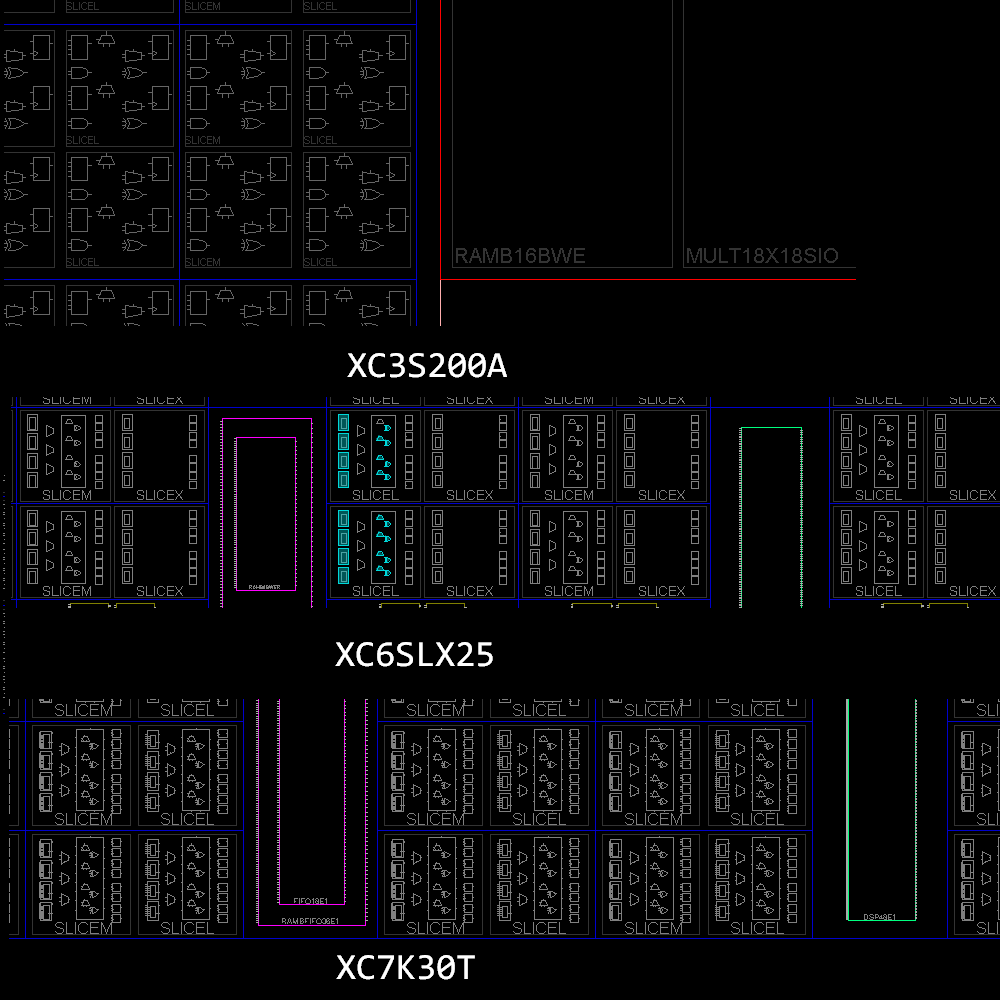

6和7之间的差别其实不大, 但3与6之间确实有很大的差别. 逻辑单元细节对比. (更正: 图中XC6SLX25左上黑色部分不是内存控制器, 内存控制器为上半部两边的粉色框, 黑色部分为不明物体.)
这样就能很直观的看到6中SLICE的排列方式.
当然我这是相当业余且简单的比较:), xilinx并没有官方的比较这些产品的区别. 接下来我从一个具体的型号来比较一下, 这里的基准是XC3S500E, 因为我偶像用的是它.
| 项目 | XC3S500E | XC3S700A | XC6SLX16 | XC7A15T3 |
|---|---|---|---|---|
| LUTs | 9312 | 11776 | 9112 | 10400 |
| LE4 | 10476 | 13248 | 14579 | 16640 |
| Slices | 4656 | 5888 | 2278 | 2600 |
| Dis RAM | 73k | 92k | 136k | 200k |
| Blk RAM | 360k | 360k | 576k | 900k |
| DSP | 20 | 20 | 32 | 45 |
| 价格($) | 30 | 37.6 | 25.5 | 25.7 |
| 供电1 | 最少两组 | 最少两组 | 最少三组2 |
选择的依据是尽可能一致的LUT数目, 因为每一代产品并不能找到完全一样的进行比较, 但并不能找到完全一致的产品. 价格来自digikey.
另外在开发软件支持方面:
- ISE Webpack支持3A,3E的所有型号(除3A DSP的最高档), Spartan 6的XC6SLX4至XC6SLX75T, Artix-7的100T和200T. ISE 14 Release Notes
- 新的Vivado Webpack支持XC7A35T, XC7A50T, XC7A75T, XC7A100T, XC7A200T. 另外要求操作系统是win7 64或更高. Vivado Release Notes
OK, 那也就是说, 老一代的3系列产品在价格上并没有优势, 而性能还不如新产品, 那么我面临的选择就是Artix和Spartan-6. 新的Artix虽然在CLB上并没有太大的改进, 但是在CLB的排列方式上有很大改进, 而且新的DSP模块支持ALU也挺吸引人, 但其新增的PCI-E和GTP我完全用不上. 另外电源多了一组. 复杂度增加.
据我之前在马云家询的价, Vivado Webpack版本支持的最低档Artix-7(XC7A35T)要价300+, 还没有现货, 从digikey买也差不多是这价, 而Spartan-6便宜很多, 马云家FTG256的LX25竟然只要不到100. 在开发软件方面Artix也不是很友好, 不能使用15T外, 还必须是win7 64bit.
因此我很倾向于用Spartan-6.
为了练习BGA, 所以选择最小pin count, 最大pin pitch的FTG256封装. 可以焊上去LX9, LX16, LX25三个型号.
总结
那么这个项目就是由一个Spartan-6(FTG256封装)的FPGA从一个并行接口的ADC采集信号后通过Cypress的FX3 USB3.0 Controller传输到PC.
后边会继续研究项目细节.
- RF部分.
- ADC部分.
- 其他外围器件.
-
这一行数据主要来自各自器件的DC and AC switching characteristic中的Recommended Operating Conditions. ↩
-
根据ug482, Chap 5, Pin Description and Design Guidelines, GTP的电源如不用可以接地. 根据ug480, Chap 1, Table 1-1, XADC如不用可以将电源与Vccaux接在一起. 那么IO + aux + int&bram就是三组电源, 当然如果IO用1.8v, 就可以减少到2组. ↩
-
这是最小的Artix-7. ↩
-
这个在xilinx这里被称为Equivalent Logic Cell. 据说是等效ASIC业内行话. ↩
-
作者之前用LTC2208, 但后来改为LTC2216. ↩
-
该项目全部开源(所有PCB, HDL, PC软件), 虽然不是最紧凑的方案, 但是非常灵活, 研究一下好处多多:) 并且衍生出很多其他项目,如Hermes. ↩
