一次不成功的Kindle维修

老友的Kindle Paperwhite某一天突然只能看大树了, 在反复插拔USB接口到充电器与PC上, 以及各种姿势按电源按钮无效的情况下, 打算拆开重新刷.

KPW的主板是有预留出linux下调试用的tty接口的, 所谓的tty也就是1.8V的串口/UART, 这一点我特意用示波器看了一下, 确实是1.8V. 我之前搞的一个板子上有CP2102这个USB转串口的芯片, 但它是3.3V供电且输入的高电平最低为2.0V, 那么问题来了, 又要上淘宝买个兼容1.8V的USB转换器吗?

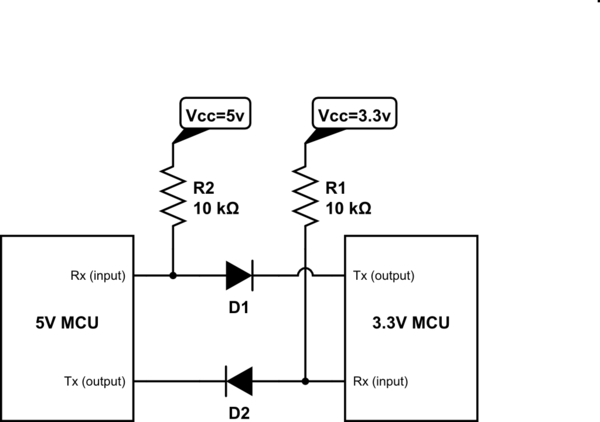

或者说可以接个三极管转换一下? 反正是单向传输. 于是搜了一下, Is a N-Channel Mosfet save/reliable for level shifting UART from 3V3 to 5V?, 中alexan_e提出了一个好方法.

这电路唯一的问题是速度, UART这种应用是没有问题的, 不行的话可以调低上拉电阻的值, 但要注意IO口的电流驱动能力.

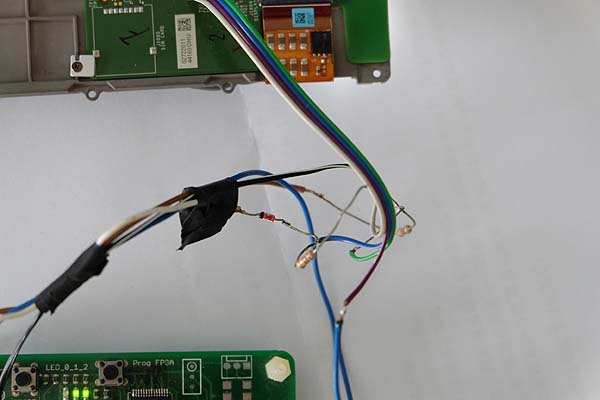

电阻是随便找的7.4k, 二极管为1N4148.

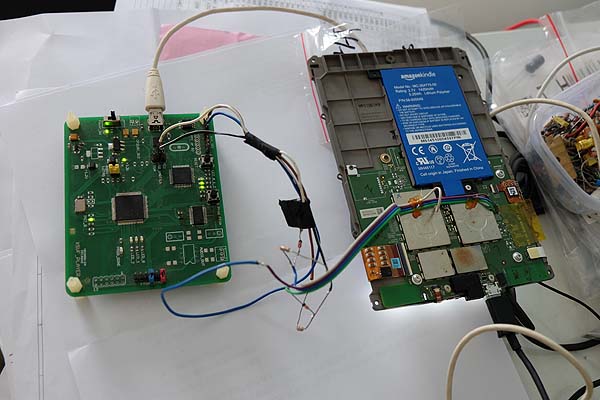

右边为Kindle, 左边为被利用的CP2102板.

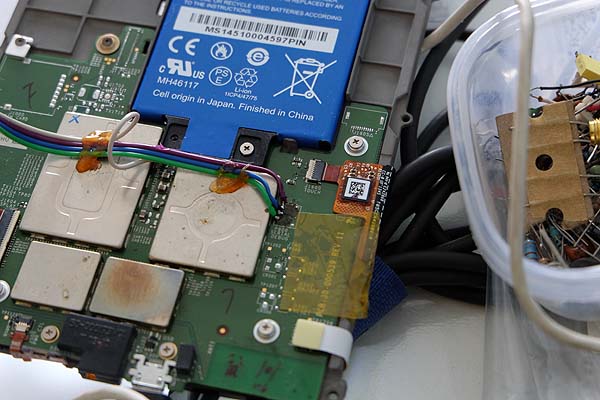

这三个焊点不是很好焊. 另外接地可以不用接这里, 而且这里地面积略大, 焊不动啊~ 焊完还用热熔胶固定了一下, 不小心把焊盘扯下来就好玩了.

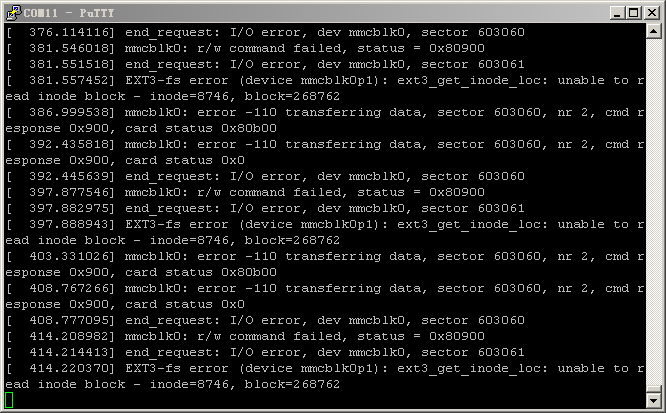

启动后满屏的mmcblk0错误. 文件系统错误导致的么?

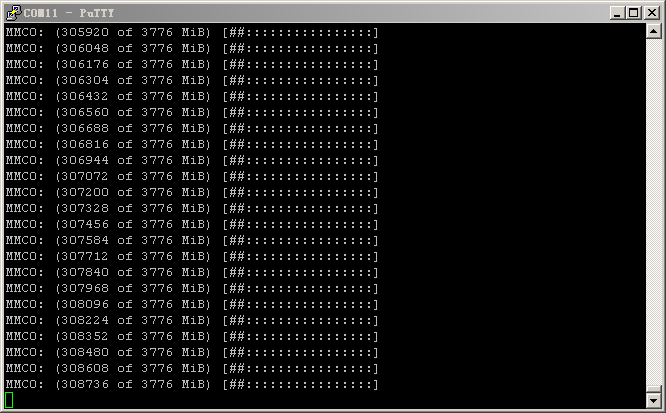

于是我就格了一下~然并卵, 我不是格了么? 为啥还可以看大树?

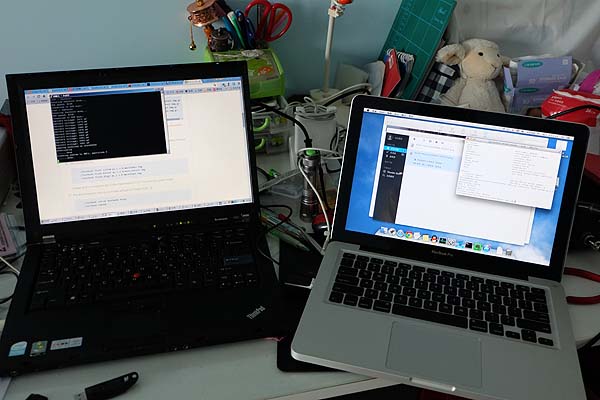

那么我就试试刷系统吧, 连fastboot竟然需要一台mac, 我也是醉了. 参考How to unbrick an Amazon Kindle Paperwhite.

刷完后还是大树, 于是我仔细搜了一下~某国外著名刷kindle论坛果然有类似的问题, Bad mmc0 ?, 直接拿去换吧, 修不好了.

我个人是觉得应当是BGA下面的焊接问题, 但无奈这Flash不仅是个BGA而且还有个屏蔽罩. 这基本就是无法修复. 于是我只能放弃了.

资料:

• https://gyf.blog.ustc.edu.cn/kindle-paperwhite-2-repair/
• http://www.izheteng.com/teardown/fix-kindle-paperwhite.html
• http://blog.sina.com.cn/s/blog_4d66a3cb0101klkm.html
• http://www.xodustech.com/guides/kindle-paperwhite-demo-unlock
• 还有著名的mobileread论坛.

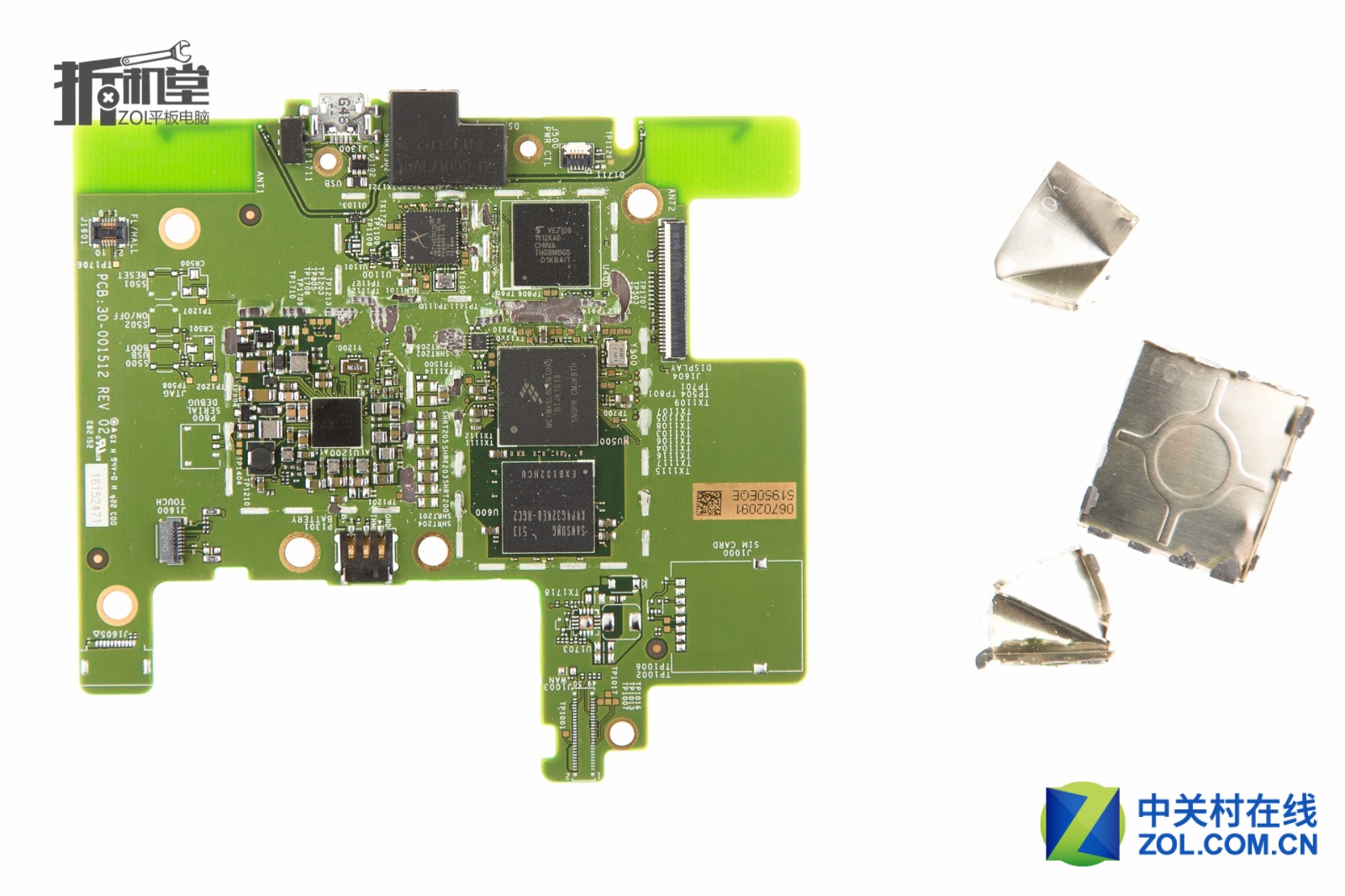

最后上一张KPW3的PCB图, 来自ZOL.
